    由凯威电气公司接地事业部（郑州普天防雷工程公司）设计施工的某防雷（接地）工程圆满结束。
    本工程设计接地电阻为1欧，采用接地模块PTD-3（数量26块）、镀铜接地棒（数量30根，有UL认证）、水平接地线（镀铜钢绞线KW-S70，数量100米）、降阻剂2吨，组成4*4m的接地网格，所有接地体之间全部采用凯威放热焊接（热剂焊CADWELD），施工完毕后，现场测量接地电阻值为0.45欧。
    接地网占地100平方左右（约10m*10m），网格间距4米，垂直接地体敷设深度为1.5米，在引入大楼的位置设置接地观测井T416BH一个。

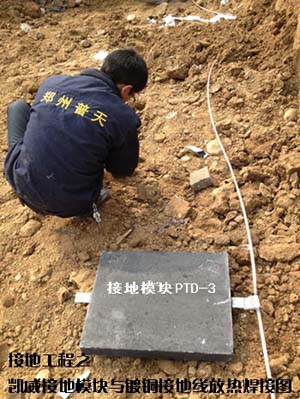

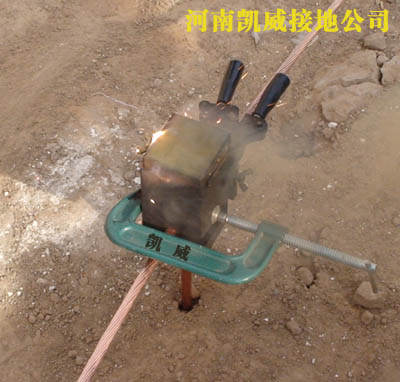

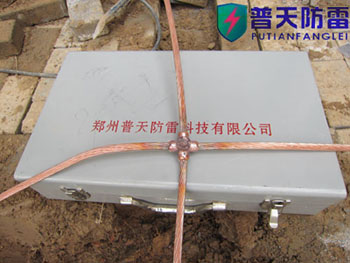

    下图为接地工程现场施工图：
