DXH06-FBZS/4B100

发布时间：2012-05-11  来源：凯威电气





若您对产品有任何疑问可联系我公司咨询0371-63768882转606，也可上我公司网站查看http://www.zzptfl.com

1.产品用途
产品主要用于通信、铁路、计算机网络、电力、气象、交通、住宅等领域的电子、电源设备的防雷以及操作过电压的保护作用。








2.工作原理

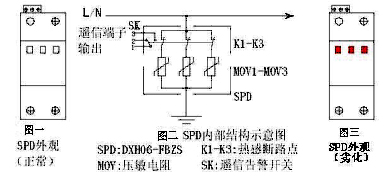

SPD并联于线路（L/N）与大地之间，在正常工作电压情况下，MOV处于高阻状态，相当于线路对地开路，不影响线路正常工作。故障显示窗口呈绿色，如图一所示。
当线路由于雷电或开关操作出现瞬时脉冲过电压时，防雷模块在纳秒级时间内迅速导通，将过电压泄放到大地，当脉冲过电压消失后，防雷模块又自动恢复高阻状态，不影响用户供电。当防雷模块长期工作在超负荷工作状态，而发热到一定温度其性能劣化，模块中的热感保护器（K1）(如图二所示)会自动断开防雷模块回路，保护电源电路工作不受影响。
当线路感应过大雷电流时，过流保护器（K2）迅速断开，保护电源电路工作不受影响。K1或K2动作后，SPD内脱扣装置动作，使故障显示窗口显示红色（如图三所示），提醒用户更换SPD模块，同时，脱扣装置带动遥信告警开关（SK）动作，输出故障告警信号。




3.主要特点
  ◆选用优质压敏电阻器，高可靠质量保证
◆模块式设计，可以带电插拔，方便进行测试或更换
◆采用温控断路技术，避免火灾发生
◆（S型）带远程告警装置，方便远程监视
◆有工作、故障指示，工作状态一目了然
◆响应时间快、通流容量大、残压低
◆安装方便，维护简单
4.技术参数

　　◆ 最大持续工作电压Uc：385VAC

　　◆ 标称通流容量In：60kA

　　◆ 最大通流容量Imax：150kA

　　◆ 响应时间T：25ns

　　◆ 保护水平Up：≤2.8KV

　　◆ 有劣化指示

　　◆ 外形尺寸(mm)：90×144×66.8

　　◆ 应用范围：三相交流电源系统第一级(B级)



5.安装方法及安装注意事项
（1） 电源连接导线用不小于10mm2的多股铜线，接地线用不小于16mm2的多股铜线。连接线应尽量的短、直、粗。地网接地电阻：R≤4Ω
（2） 防雷器前端应串联合适的熔断器或空开。
（3） 安装时必须断开电源，严禁带电操作，连接导线必须符合要求。
（4） 安装完毕后将模块插入到位，检查工作是否正常。
（5） 当模块故障显示窗口指示红色时，遥信端子输出告警信号，表示防雷器发生故障，应及时更换。防雷器无须特别维护，只需定期检查其连接是否有松动，状态指示是否正常。


                                 安装示意图
